由于每年的屏蔽工程建設標準、要求有所不同，相應的施工標準、要求也會有所區別，設計人員就要根據當前新的施工標準要求擬定施工方案，然后付諸實踐。下面就為大家介紹一個新的屏蔽工程施工方案，以供大家了解：

屏蔽材料：當屏蔽材料采用金屬板時，它的屏蔽效果：At=8.68t/δ+20lg{(Z0+Z3)2/4Z0ZS }分貝

由上述公式可知，當已知金屬板的材料與厚度時，即可計算在不同距離、不同頻率、不同場源的屏蔽效果。選用δ=0.5mm鋼板，則其在不同場源、不同頻率時屏蔽效果均≥120dB。

技術方案

1、性能指標

56. 執行標準：保密標準BMB3-1999《處理涉密信息電磁屏蔽室技術要求和測量方法》的C級性能要求，指標如下：磁場14KHz≥75dB；150KHz≥95dB；電場200KHz-50MHz≥100dB；平面波 50MHz-1GHz≥100dB；微波1GHz-10GHz≥100dB

測試方法按GB/T12190-20XX標準。

2、技術內容

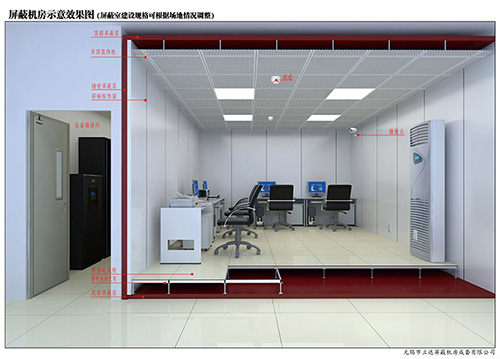

（1）結構形式的選擇：GWS2單層鋼板焊接式電磁屏蔽室

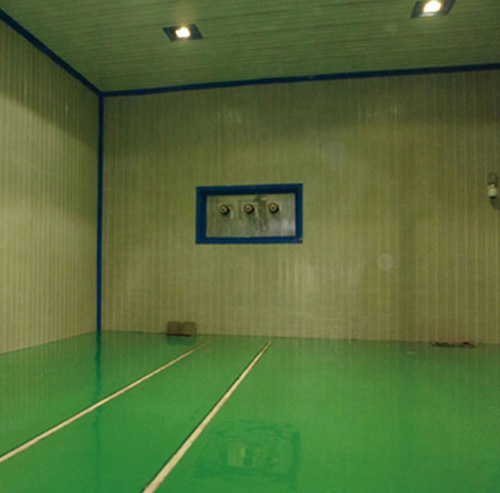

屏蔽殼體：

屏蔽殼體的內容主要有六面屏蔽材料、材料之間的連接、支撐龍骨。

本方案采用構建六面板體屏蔽殼體，是由冷軋鋼板制成單元模塊，表面經噴涂防銹漆后拼焊，焊接方式采用二氧化碳氣體保護焊，其特點是受熱面積小，焊縫抗氧化好。

殼體結構：

屏蔽機房底層是地梁部分，以網架結構焊接成整體，具有一定的剛性，并與地面進行相對緣處理。

地梁上面焊接屏蔽殼體。地梁上面墻體和頂部采用槽鋼和矩形管組成龍骨層，經科學設計，在屏蔽機房殼體的墻體和頂部不同的部位采用不同的折彎高度來保證各部分強度和剛度的要求，減輕屏蔽殼體重量。更少地占用原建筑的活載荷量。

殼體龍骨：

地面龍骨：在基建地面上先鋪設厚度為5mm的相對緣塊，其上鋪設地梁，地梁采用50×30×2矩形管制成，地梁間距為500 mm×417mm，地梁間斷續焊固定牢固，焊縫長與間距為15×300，地梁鋪設需平整。

墻面龍骨：主龍骨（豎柱）采用8#號槽鋼制成，間距1180 mm，副龍骨（橫檔）采用50×30×2矩形管制成，間距1000 mm，龍骨間斷續焊固定牢固，焊縫長與間距為15×300；

頂部龍骨：主龍骨采用8#號槽鋼制成，間距1180 mm，副龍骨采用50×30×2矩形管制成，間距930 mm，將主龍骨兩端置于側龍骨之上，與龍骨間斷續焊固定牢固，焊縫長與間距為15×300，主副龍骨間斷續焊固定牢固，焊縫長與間距為15×300；
