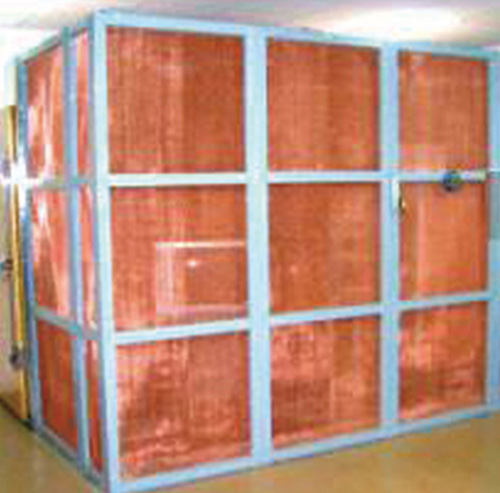

電磁屏蔽室是保證電子信息系統安全的重要手段之一，主要由屏蔽殼體、屏蔽門、電源濾波器、電話濾波器、信號濾波器、通風波導和截止波導管等組成。電磁屏蔽室性能的好壞，直接關系到屏蔽效果，因此施工單位在設計制造電磁屏蔽室時，要切實掌握下列這些技術要點：

一、設計要點

1.屏蔽門：屏蔽門是屏蔽室唯一活動部件，也是屏蔽室綜合屏蔽效能的關鍵，技術含量較高，材料特殊，工藝極其復雜，共426道工序。電磁屏蔽門有鉸鏈式插刀門、平移門兩大類，各有手動、電動、全自動等形式。

2. 屏蔽室包括六面龍骨框架、冷軋鋼板。龍骨框架由槽鋼、方管焊接而成，材料規格按屏蔽室大小確定地面龍骨(地梁)應與地面進行絕緣處理。墻、頂部冷軋鋼板厚度2mm，底部鋼板厚3mm，先在車間預制成模塊，分別焊接在龍骨框架內側。

3. 蜂窩型通風波導窗：通風換氣、調節空氣是屏蔽室必備設施。蜂窩型波導窗由對邊距42mm的六邊形鋼質波導管集合組成，波導管不妨礙空氣流通，卻對電磁輻射有截止作用。屏蔽室按面積大小配置相應數量的波導窗，分別用于進風、排風、瀉壓。

二、施工要點

1.在底板和機殼的每一條縫和不連續處要盡可能好的搭接。搭接的程度對殼體的屏蔽效能起決定性作用;在屏蔽、通風和強度要求高而質量不苛刻時，用蜂窩板屏蔽通風口，最好用焊接方式保持線連接，防止泄漏。

2.可通過截止波導或通風板對窗進行屏蔽，也可以用鍍膜或夾金屬網的屏蔽窗用于顯示器監視器等;盡可能在指示器、顯示器后面加屏蔽，并對所有引線用穿心電容濾波;在不能從后面屏蔽指示器/顯示器和對引線濾波時，要用與機殼連續連接的金屬網或導電玻璃屏蔽指示器/顯示器的前面。

3.在可能的情況下，接縫應焊接。在條件受限制的情況下，可用點焊、曉間距的鉚接和用螺釘來固定。用螺釘或鉚接進行搭接時，應首先在縫的中部搭接好，然后逐漸向兩端延伸，以防金屬表面的彎曲，在不加導電襯墊時，螺釘間距一般應小于最高工作頻率的1%，至少不大于1/20波長。

4.屏蔽室內一般考慮混合接地，一般把設備地線分成類：電源地和信號地。設備中各部分的電源地線都接到電源總線上，所有信號地都接到信號總線上。

以上就是對電磁屏蔽室設計施工技術要點的說明，感興趣的朋友可以了解一下。無錫立達屏蔽成套設備有限公司作為專業的屏蔽室建設廠家，可以根據用戶需要，設計制造各種類型的屏蔽室，歡迎有需要的用戶隨時電話咨詢。
